XM200 구슬 베어링의 질량을 측정하는 표면 프로필 측정 장치
| 원래 장소 | 허난, 중국 |
|---|---|
| 브랜드 이름 | CAEC |
| 모델 번호 | XM200 |
| 최소 주문 수량 | 한 셋트 |
| 가격 | USD1-200 for one set |
| 포장 세부 사항 | 수출을 위한 표준 패키지 |
| 배달 시간 | 1-7 일 |
| 공급 능력 | 달 당 100개 세트 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 하이 라이트 | XM200 표면 프로파일 측정기,베어링 표면 프로파일 측정 기구,구슬 베어링의 질량을 측정하는 기구 |
||
|---|---|---|---|
제품 설명

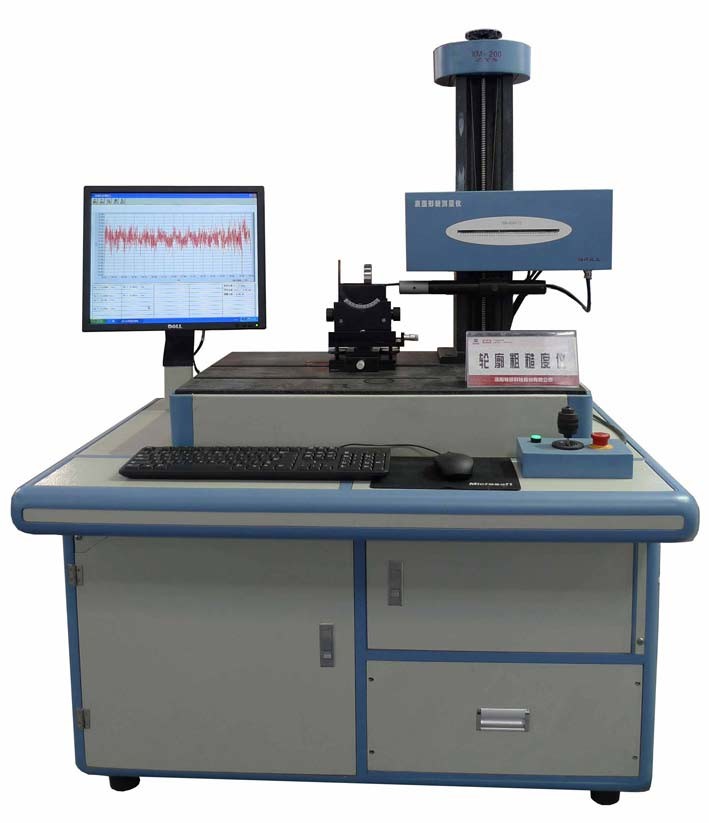

XM200 표면 프로필 측정기
XM200 표면 프로파일 측정 기기의 제품 설명:
표면 프로필 측정 기기의 측정 매개 변수: 윤곽, 파동성, 거칠성 및 GB3505에 명시된 다른 현미경적 위상 매개 변수, 윤곽 반지름, 이중 구획,캄퍼, 부각성, 잠금 높이, 구형 기지 및 기타 차원 매개 변수
표면 프로파일러의 측정 대상은 반지구, 롤러 바스바와 구형 기지, 철 공 반지름 및 거칠성입니다.
∙XM200 표면 프로필 측정기:장비 상태를 테스트하고 밀링 작업실 검사실에서 유지보수를 수행합니다. 측정실에서 다양한 모양과 크기의 측정.
XM200 표면 프로필 측정 기기의 특징:
1독립적 인 재산권: 센서, 가이드 레일, 측정 및 제어 회로 및 분석 소프트웨어의 핵심 기술.
2넓은 범위:
X 방향 이동 범위 200mm, 해상도 0.5μm
Z 방향 이동 범위> 400mm, 완전한 위치 설정
3높은 정확성: 거칠성 2%+4μm, 윤곽 반지름 0.02%-0.1%
가이드 레일의 직선: 0.3μm/50mm
거칠성 끝: 반지름 2μm의 60° 콘
4전체 매개 변수: GB3505에 명시된 모든 미세 구조 매개 변수; 굴착 산업에서 요구되는 다양한 윤곽 크기 매개 변수.
5. 자동 선택: 스틸 공, 굴레, 이중 굴레, 롤러 및 기타 모양은 명목 크기 및 정형 길이를 입력 한 후 자동으로 선택할 수 있습니다.이는 측정 효율과 일관성을 향상시킬 수 있습니다.
ᄋ공예XM200 표면 프로필 측정기:
2008년 12월, 우리는 기계 산업 과학 기술 발전 상의 두 번째 상을 수상하고 세 국가 발명 특허와 외관 특허를 가지고 있었다.
✅전시물의XM200 표면 프로필 측정기:
| 항목 | 설명 | 항목 | 설명 |
| X 방향 이동 | Z 방향 이동 | ||
| 가이드 레일 타입 | 고 정밀 슬라이드 가이드 | 가이드 레일 타입 | 고 정밀 슬라이드 가이드 |
| 이동 길이는 |
XM200 타입: 200mm XM100 타입:100mm |
이동 길이는 |
XM200 타입: 400mm XM100 타입: 200mm |
| 선형 정확성 | 0.5μm/100mm | 측정 모드 | XM200 타입의 인코더 |
| 측정 모드 | 그레이팅 계산 | ||
| 윤곽 모양 측정 | 구성 요소 | ||
| 센서 타입 |
높은 정밀 차차 인덕턴스 타입 |
3차원 조정 테이블 |
XOY, XOZ, Y 방향 조정; 위 pf 작업 테이블에 V 크로스 구획 |
| 측정 범위 | ±0.5mm, ±4mm | ||
| 결의 | 00.017μm, 0.13μm | 회전 테이블 | XOZ 진동 각도 ±35° |
| 상대적 오류 | 0.005FS | 고 정밀 턱 (선택) | 실린더 막대기 끝 구형 측정 또는 거칠성 측정 |
| 반지름 측정 오류 | 00.02-0.1% | ||
| 거칠성 측정 |
Y 방향 이동 플랫폼 (선택) |
3차원 프로필 측정용 | |
| 측정 범위 | Ra0.01~10μm | 가이드 레일 타입 | 롤링 가이드/선형 모터 |
| 결의 | 1/65536 | 이동 길이는 | 100mm |
| 거칠성 측정 오류 | 2%±nm | 선형 정확성 | 2μm/100mm |
| 측정 가능한 매개 변수 | GB3505에 규정된 베어링에 대한 특수 매개 변수들, 예를 들어 프로필, 파동성 및 거칠성, 곡선 반지름, 굴곡 중앙 거리, 잠금 높이, 부각성, 로그아리듬 곡선공 기지 표면, 굴레 위치 등 | ||
| 하드웨어 구성 | LCD, 프린터, 거칠성 샘플, 표준 공 | ||
| 소프트웨어 플랫폼 기능 | 테스트 중인 작업 조각의 상황에 따라 자동으로 선택, 자동으로 수정 및 자동으로 분석 할 수 있습니다. 수동 또는 자동으로 사이클 측정을 할 수 있습니다.자동으로 작업 부품을 만져, 센서를 보호, 수동 또는 자동으로 범위 변환, 직접 얻은 모양과 다양한 매개 변수를 표시, 그리고 인쇄.우리는 사용자 요구 사항에 따라 분석 및 처리 소프트웨어를 증가 또는 감소 할 수 있습니다. | ||
| 외부 차원 | |||
